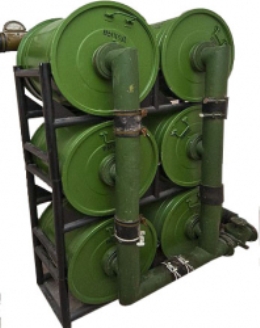

Регенеративная установка РУ-150/6

Назначение

Регенеративная установка входит в комплект ФВК-2 и предназначена для очистки внутреннего воздуха убежища от двуокиси углерода и обогащения его кислородом в III режиме вентиляции.

Индекс РУ-150/6 обозначает: регенеративная установка, рассчитанная на 150 человек и состоящая из 6-ти патронов типа РП-2.

При работе установки воздух проходит сначала через первые три патрона, а затем после их отработки и через остальные три патрона. Проходя через патроны, воздух очищается от углекислого газа и обогащается кислородом. Располагаться в помещении установка должна так, чтобы имелся свободный проход к ней со всех сторон.

Регенерация воздуха в установке сопровождается повышением его температуры. Максимальная температура воздуха, вводящего из патронов, равна 150°С, поэтому перед подачей в отсеки убежища его необходимо охладить в специальном воздухоохладителе, например в гравийном. Допускается предусматривать одну воздухоохладительную установку на группу регенеративных установок РУ-150/6. Регенеративная установка (или несколько установок) монтируется на бетонном полу в отдельном помещении. Тепловыделения от РУ-150/6 в помещения, где они установлены, не учитывается, вентиляция этих помещений в военное время не предусматривается, поскольку обслуживание этого оборудования производится в течение ограниченного времени.

Ограждающие конструкции, данных помещений, должны быть теплоизолированы от помещений для укрываемых и остальной части венткамеры.

Одна установка РУ-150/6 рассчитана на 150 человек при внутреннем объеме убежища не менее 1,5 м3 на одного укрываемого.

Регенеративная установка может поставляться вне комплекта ФВК-2.

Согласно техническим условиям гарантийный срок хранения установки РУ 150/6 составляет 5 лет со дня приемки установки ОТК предприятия-изготовителя. Срок эксплуатации установок, смонтированных на объектах, должен определяться нормативной документацией на защитное сооружение объекта – инструкциями, положениями, регламентами и другими документами органов МЧС и службами ГО и МЧС предприятий и организаций, в ведении которых находиться объект.

Характеристика Ед.изм. Значение
Номинальный расход м³/час 150-225
Сопротивление при расходе Па 490,3
кгс/м² 50
Масса кг 600
