Двери защитно-герметические

Назначение

Двери защитно-герметические, используются для монтажа в дверных проемах в убежищах, для непосредственной защиты от действия ударной волны, а так же проступания отравляющих веществ в объект.

ТУ 25.99.21-005-52404267-2018

Технические характеристики.

  1. Защитно-герметические двери следующих модификаций: ДУ (ОЗ)-I-7, ДУ(ОЗ)-I-8, ДУ(ОЗ)-I-9, ДУ)(ОЗ)-II-2, ДУ(ОЗ)-II-3, ДУ(ОЗ)-III-2, ДУ(ОЗ)-III-3, ДУ(ОЗ)-III-5, ДУ(ОЗ)-III-6, ДУ(ОЗ)-III-7 (Таблица 6).
  2. Двери герметические распашные следующих видов: ДУ(ОЗ)-IV-2, ДУ(ОЗ)-IV-3, ДУ(ОЗ)-IV-6 (без клапана КИДМ), ДУ(ОЗ)-IV-7.

Условное обозначение

Тип

убежища

 Тип дверей Размер проема мм Габаритные размеры мм Масса кг Серия Вид

открывания
I ДУ-I-5 1800×2400 — — 01.036-1 откатная
I ДУ-I-7 800х1800 см чертеж 745 01.036-1 распашная
I ДУ-I-8 1200х2000 см чертеж 890 01.036-1 распашная
I ДУ-I-9 600Х1600 см чертеж 685 01.036-1 распашная
II ДУ-II-2 1200×2000 см чертеж 850 01.036-1 распашная
II ДУ-II-3 800х1800 см чертеж 715 01.036-1 распашная
II ДУ-II-4 1800×2400 См.чертеж 3530 01.036-1 откатная
III ДУ-III-5 1200×2000 см чертеж 673 01.036-1 распашная
III ДУ-III-6 800×1800 см чертеж 492 01.036-1 распашная
III ДУ-III-8 1800×2400 см.чертеж 240 01.036-1 откатная
IV ДУ-IV-2 1200×2000 см чертеж 403 01.036-1 распашная
IV ДУ-IV-3 800×1800 см чертеж 325 01.036-1 распашная
Тип

убежища

 Тип дверей Размер проема мм Габаритные размеры мм Масса кг Серия Вид

открывания
III ДУ-III-2 1200×2000 1400х2200х330 736 01.036-1 распашная
III ДУ-III-3 800×1800 1000х2000х330 562 01.036-1 распашная
III ДУ-III-4 — — — 01.036-1 распашная
III ДУ-III-7 800×2000 1000х2200х355 650 01.036-1 распашная
IV ДУ-IV-6 600х1600 841х1870х205 239 01.036-1 распашная
IV ДУ-IV-7 800х2000 1000х2200х330 324 01.036-1 распашная

Завод-изготовитель имеет право вносить изменения в конструкцию, не влияющие на защитные и герметические свойства изделия.

Установка

Защитно-герметические двери устанавливаются одновременно с монтажом арматуры стен до бетонирования (в процессе строительства). Двери устанавливаются на высоту 150 мм от уровня чистого пола, высота установки ставней – 350 мм от уровня чистого пола. Установка дверей в проектное положение должна производиться в закрытом положении механизма задраивания. Положение изделия по высоте фиксируется с помощью подставок. Все изделия устанавливаются строго вертикально.

Рис.7 Дверь защитно-герметическая распашная ДУ-I-7

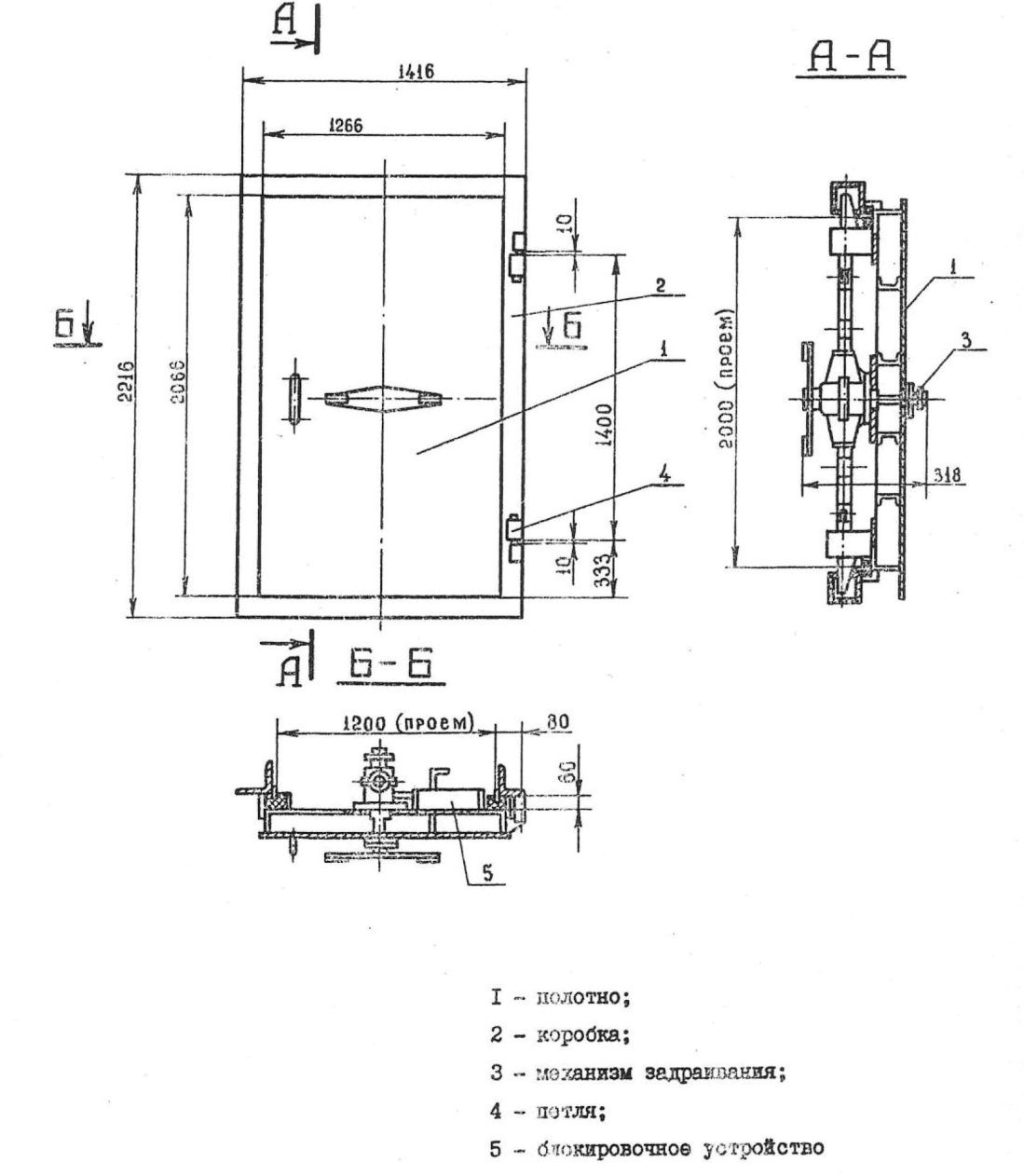

Рис.8 Дверь защитно-герметическая распашная ДУ-I-8

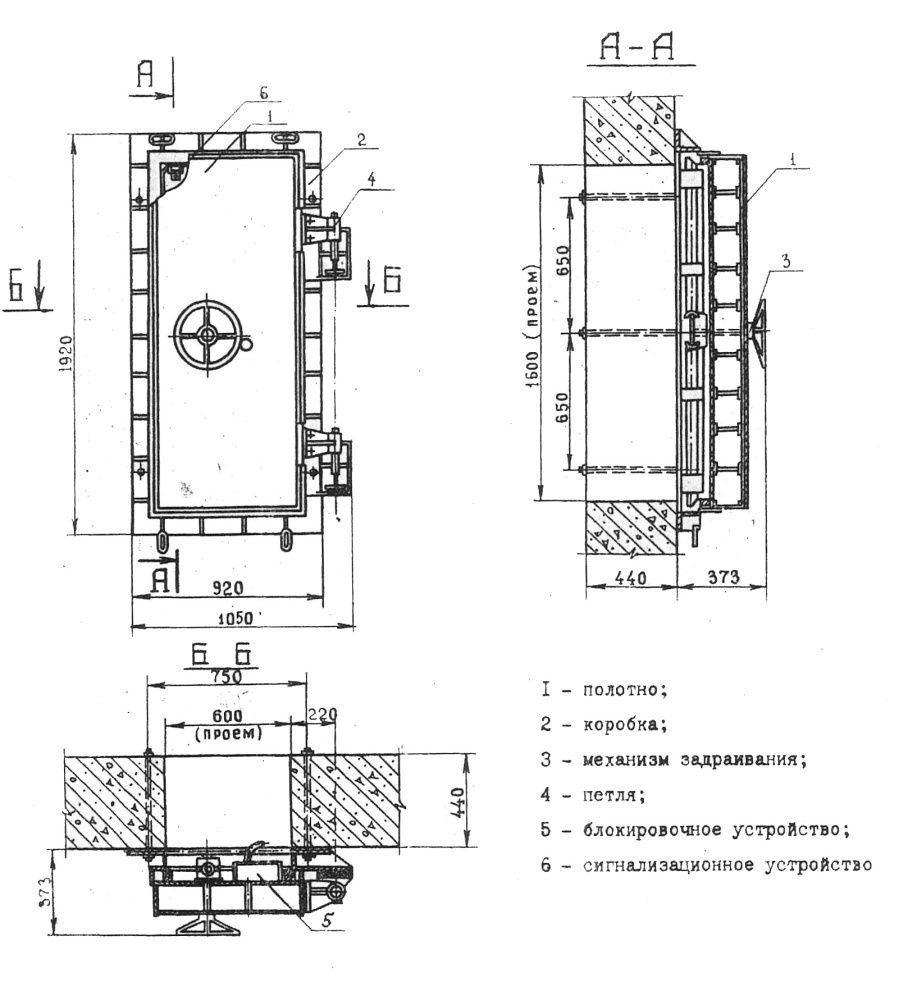

Рис. 9 Дверь защитно-герметическая распашная ДУ-I-9

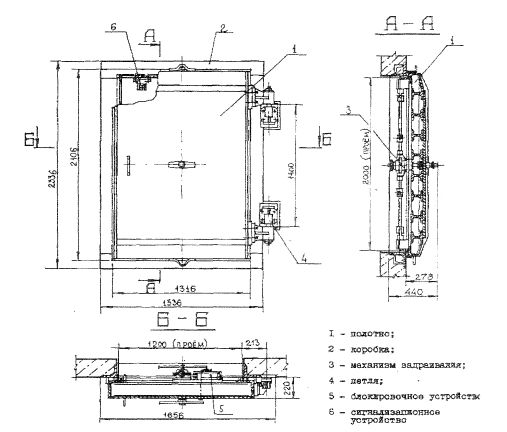

Рис.10 Дверь защитно-герметическая распашная ДУ-II-2

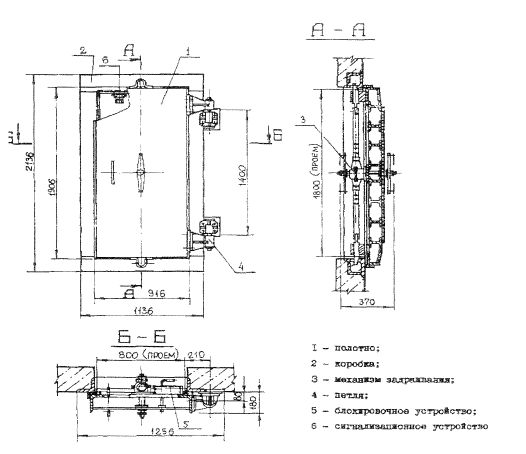

Рис.11 Дверь защитно-герметическая распашная ДУ-II-3

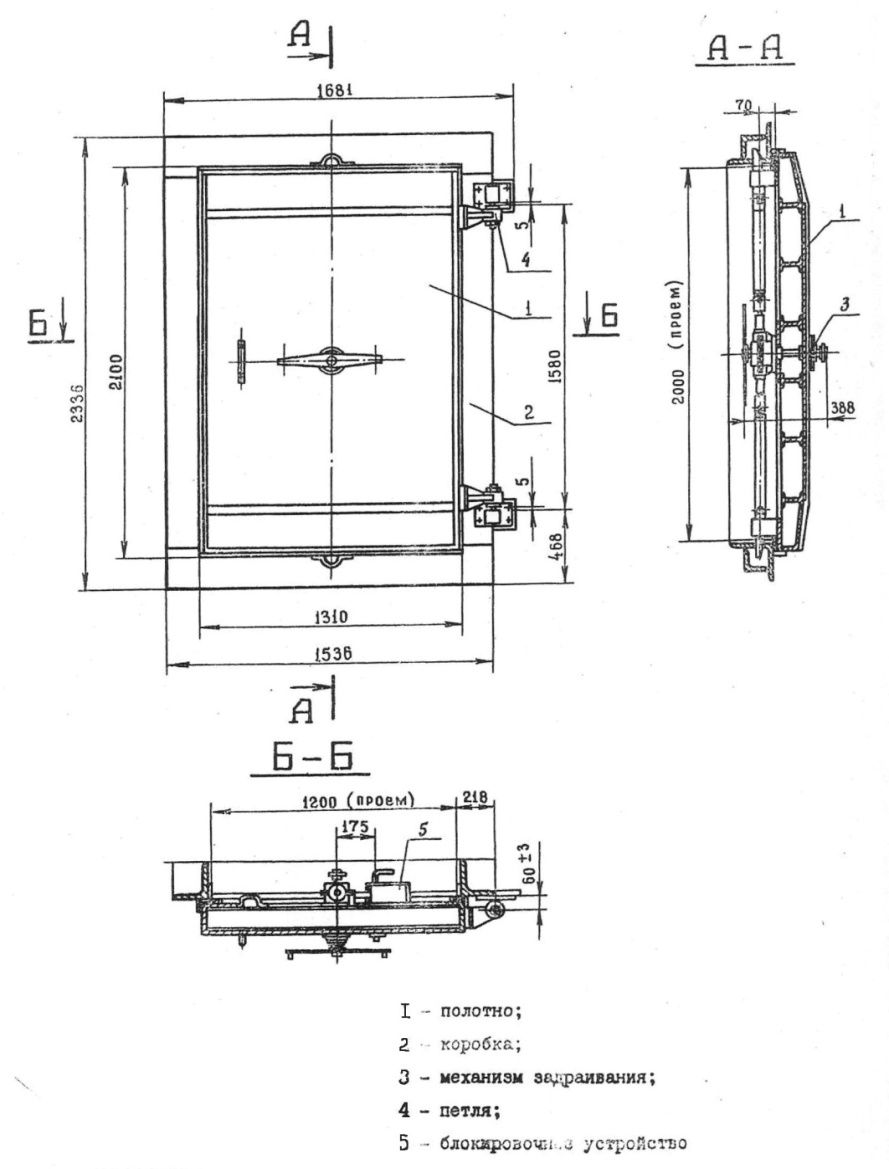

Рис. 12 Дверь защитно-герметическая распашная ДУ-III-5

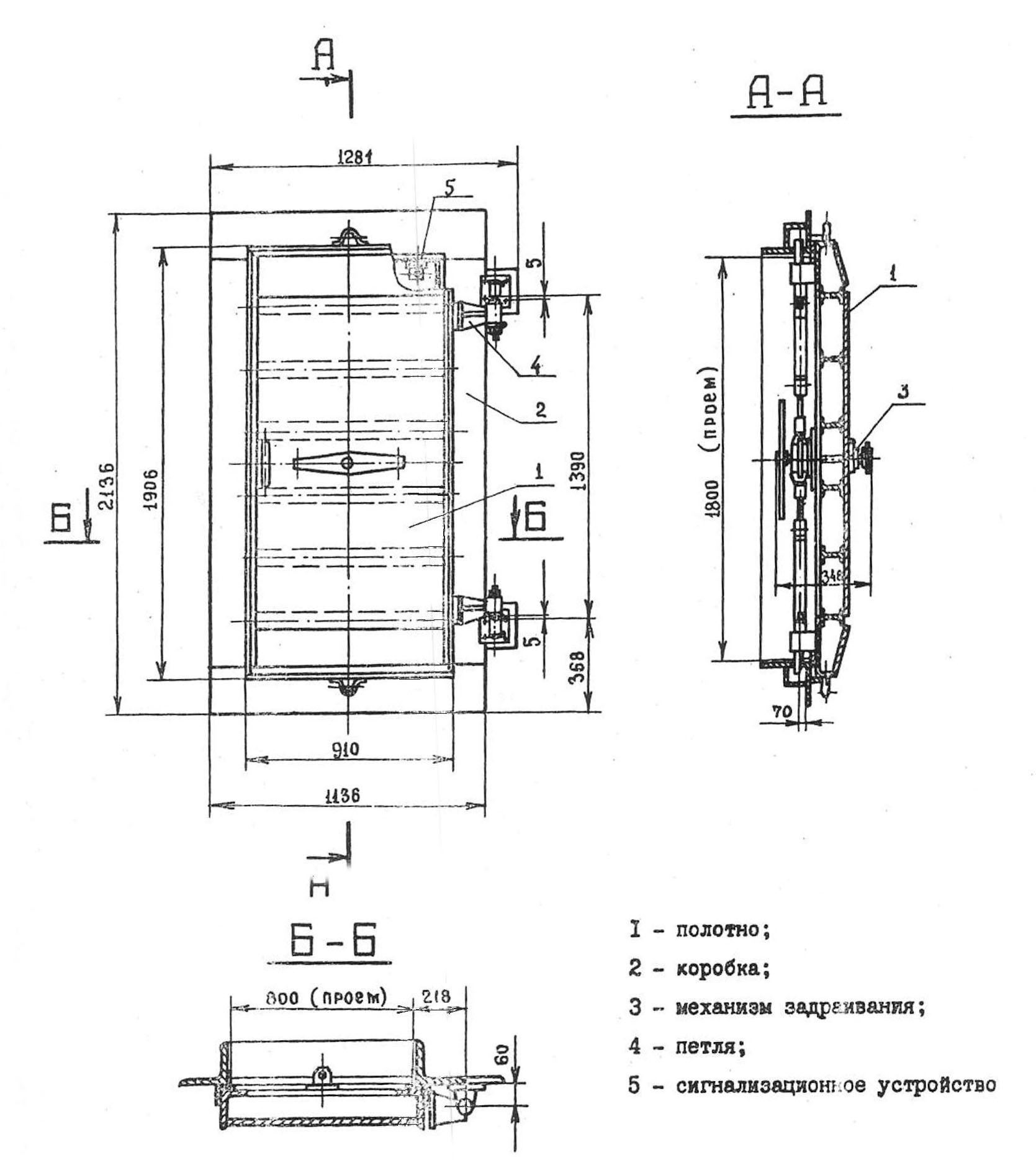

Рис. 13 Дверь защитно-герметическая распашная ДУ-III-6

Рис. 14 Дверь герметическая распашная ДУ-IV-2

Рис. 15 Дверь герметическая распашная ДУ-IV-3

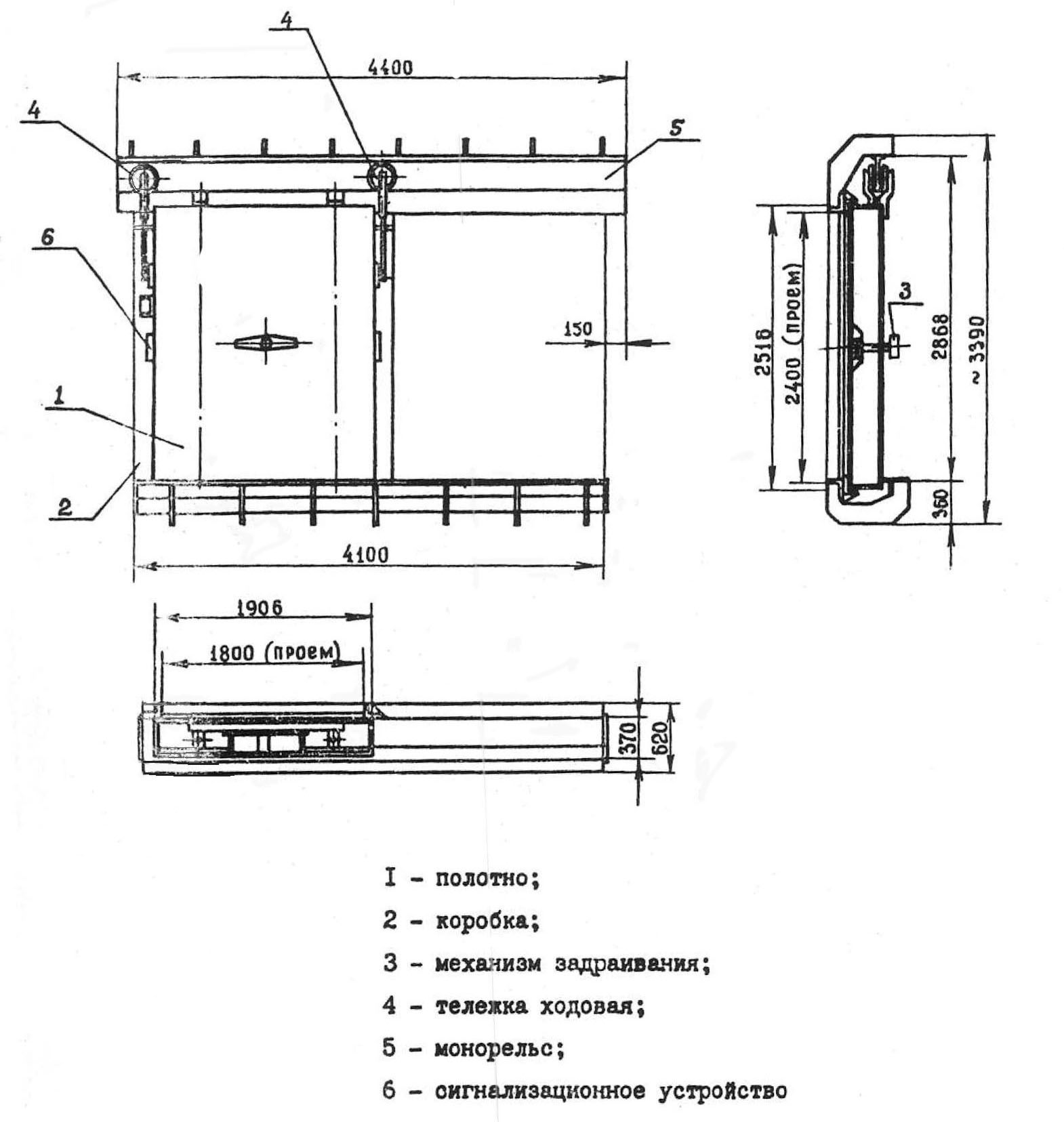

Рис. 16 Дверь защитно-герметическая откатная ДУ-I-5

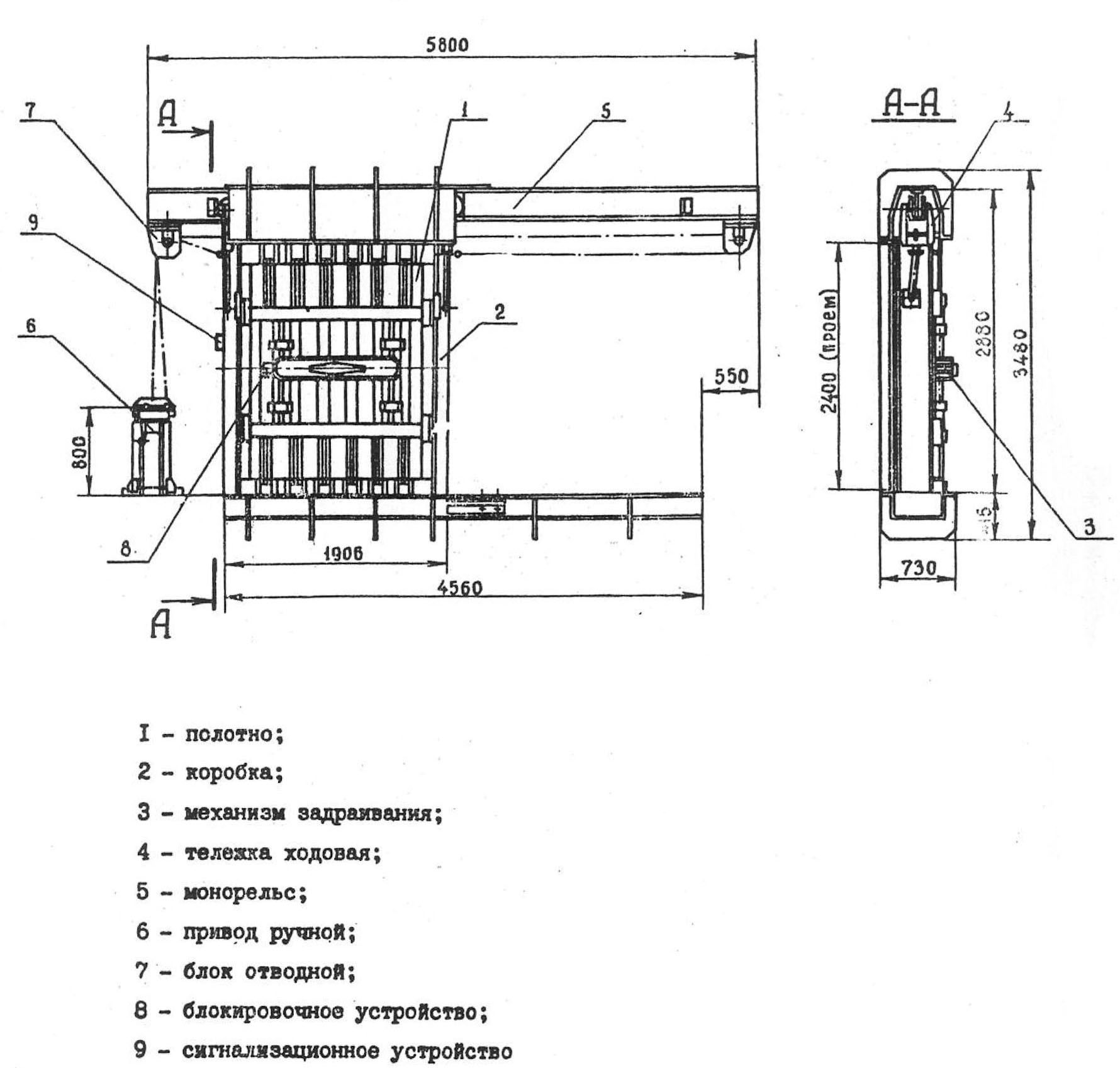

Рис. 17 Дверь защитно-герметическая откатная ДУ-IV-4
