Клапаны герметические вентиляционные с ручным приводом

Назначение

Клапаны герметические (КГ) с ручным приводом, предназначенные для установки на воздуховодах вентиляционных систем в качестве запорного устройства с целью обеспечения возможности отключения  помещений от наружной среды или одних помещений от других. при температуре воздуха  от -30 до +40 ͦ С.

Клапаны могут быть снабжены электроконтактными датчиками, датчиками положений «Открыто» и «Закрыто».

ТУ 28.14.11-003-52404267-2018

Пример записи обозначений клапана герметического вентиляционного с ручным приводом и диаметром условного прохода 200 мм

Возможно изготовление клапана герметического КГ(ОЗ) облегченного сварным методом.

Обозначение клапана	Условный проход, Dу, мм	Z	Z1	D	D1	d	n	Масса, кг
КГ(ОЗ)	150	92	241	215	195	63	14	3,5
КГ (ОЗ)	200	118	320	268	250	9	16	6,6
КГ (ОЗ)	300	145	422	390	360	13	24	11,8

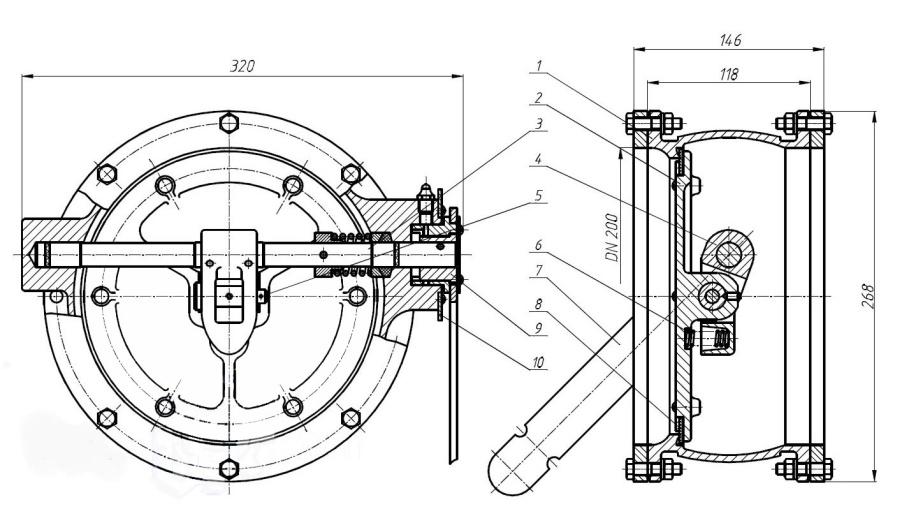

Клапаны герметические КГ (ОЗ)-200
1-Корпус, 2-Тарель, 3-Вал, 4-Рычаг, 5-Ось, 6-Пружина, 7-Рукоятка, 8-Уплотнение, 9-Ограничитель, 10-Указатель

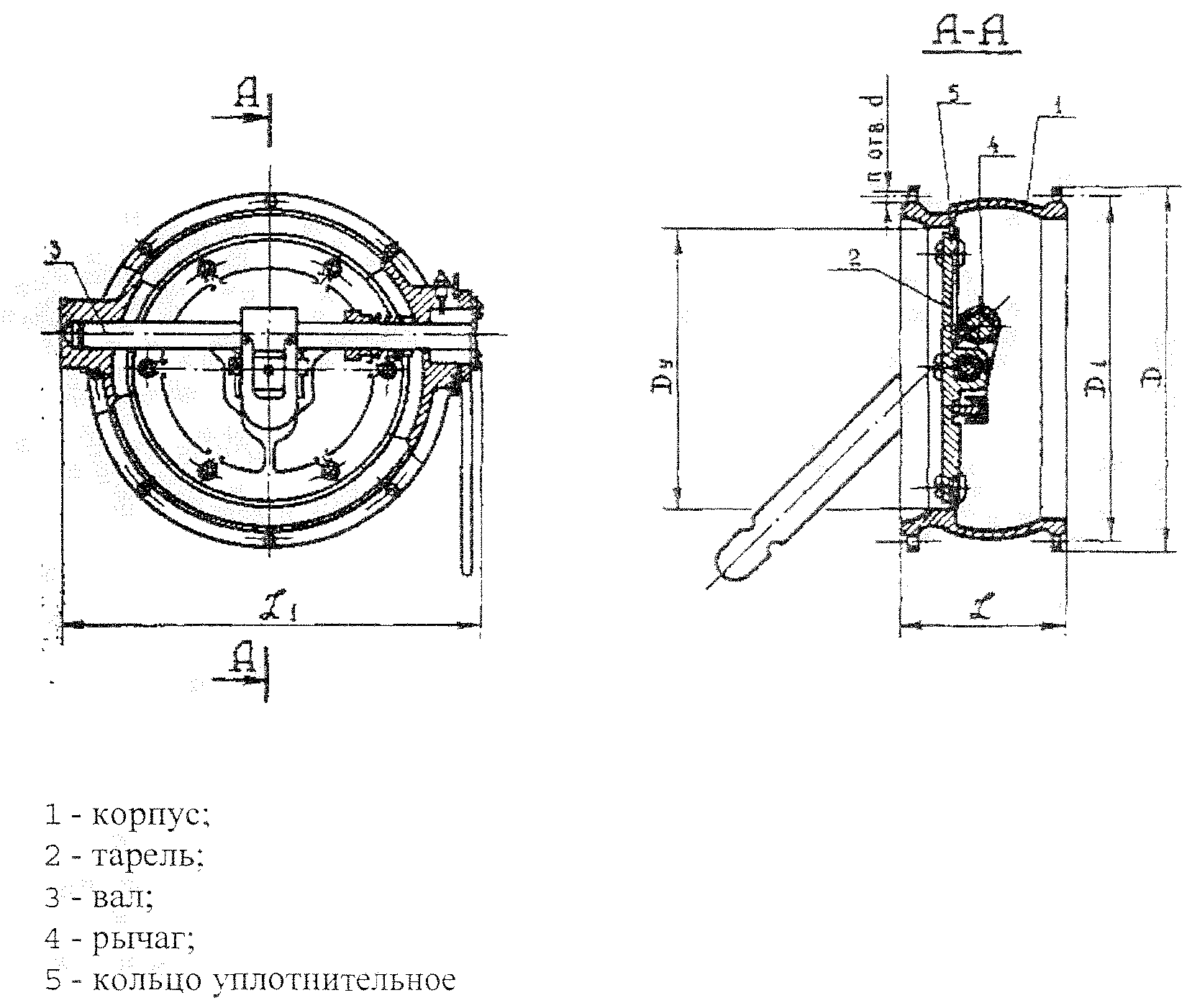

Клапан герметический КГ. Общий вид.
1-Корпус, 2-Тарель, 3-Вал, 4-Рычаг, 5-Кольцо
