Ворота защитно-герметические

Назначение

Ворота защитные герметические распашные предназначены для установки на въездных проемах защитных сооружений специального назначения с целью защиты от воздействия ударной волны и проникновения отравляющих веществ в убежище.

ТУ 25.99.21-006-52404267-2018

Защитно-герметические ворота устанавливаются одновременно с монтажом арматуры стен до бетонирования (в процессе строительства).

Технические характеристики ВУ(ОЗ)

Тип убежища	Тип ворот	Размер проема,мм	Габаритные размерымм	Масса, кг	Серия
I	ВУ (ОЗ)-I-3	3000х2400	3660х2620х560	—	01.036-6
I	ВУ(ОЗ)-I-5	3000х2400	3656х2816х450	4190	01.036-6
I	ВУ(ОЗ)-I-6	2200х2400	2736х2816х425	—	01.036-6
II	ВУ(ОЗ)-II-3	3000×2200	3660x2620x360	2970	01.036-6
II	ВУ(ОЗ)-II-5	3000×2400	3656x2816x410	3600	01.036-6
II	ВУ(ОЗ)-II-6	2200×2400	2736x2816x270	—	01.036-6
III	ВУ(ОЗ)-III-3	3000×2200	3660x2620x320	1970	01.036-6
III	ВУ(ОЗ)-III-5	3000×2400	3656x2816x350	2465	01.036-6
III	ВУ(ОЗ)-III-6	2200×2400	2736x2016x220	—	01.036-6
IV	ВУ(ОЗ)-IV-1	3300×2200	3656x2816x460	—	01.036-6
IV	ВУ(ОЗ)-IV-3	3000×2400	2816x2316x330	1035	01.036-6
IV	ВУ(ОЗ)-IV-4	3000×2400	2816x3656x330	2132	01.036-6
I	ВУ(ОЗ)-I-4	3000×2200	—	6230	01.036-6
I	ВУ(ОЗ)-I-7	2200×2400	—	4610	01.036-6
II	ВУ(ОЗ)-II-4	3000×2200	—	5515	01.036-6
III	ВУ(ОЗ)-III-2	3000×3600	—	7165	01.036-6
IV	ВУ(ОЗ)-IV-2	3000×2200	—	2120	01.036-6
IV	ВУ(ОЗ)-IV-7	2200×2400	—	2310	01.036-6
I	ВУ(ОЗ)-I-1	2200×2400	—	3052	01.036-6
II	ВУ(ОЗ)-II-2	2200х2400	—	2626	01.036-6
III	ВУ(ОЗ)-III-1	2200×2400	—	1930	01.036-6
I	ВУ(ОЗ)-I-2	3000×2400	—	4261	01.036-6
II	ВУ(ОЗ)-II-2	3000×2400	—	3650	01.036-6

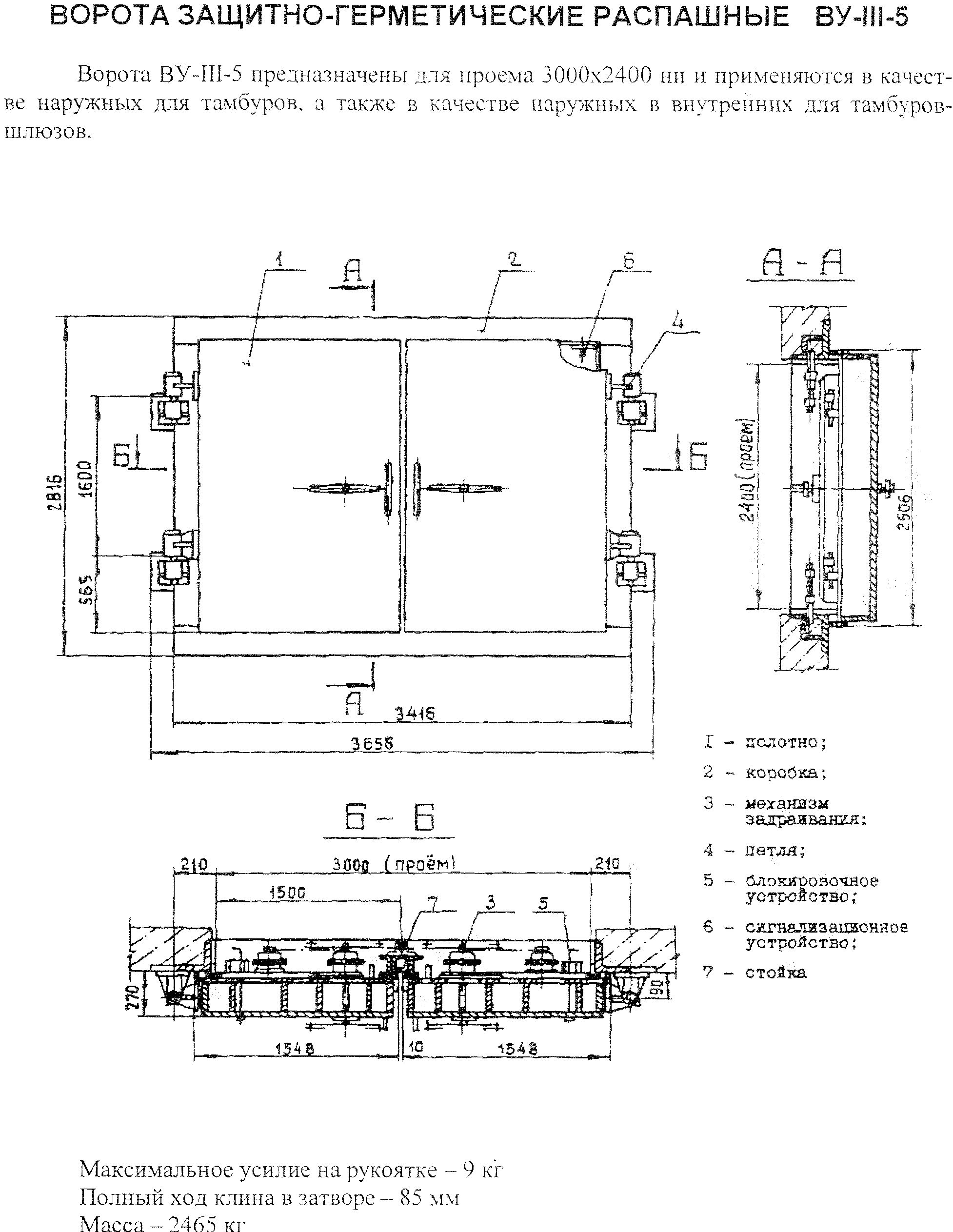

Ворота защитно-герметические распашные ВУ(ОЗ)–III-5

предназначены для установки в проемы 3000 х 2400 мм и применяются в качестве наружных для тамбуров, а также в качестве наружных, и внутренних для тамбуров – шлюзов.

Ворота защитно-герметические распашные ВУ(ОЗ)–III-5

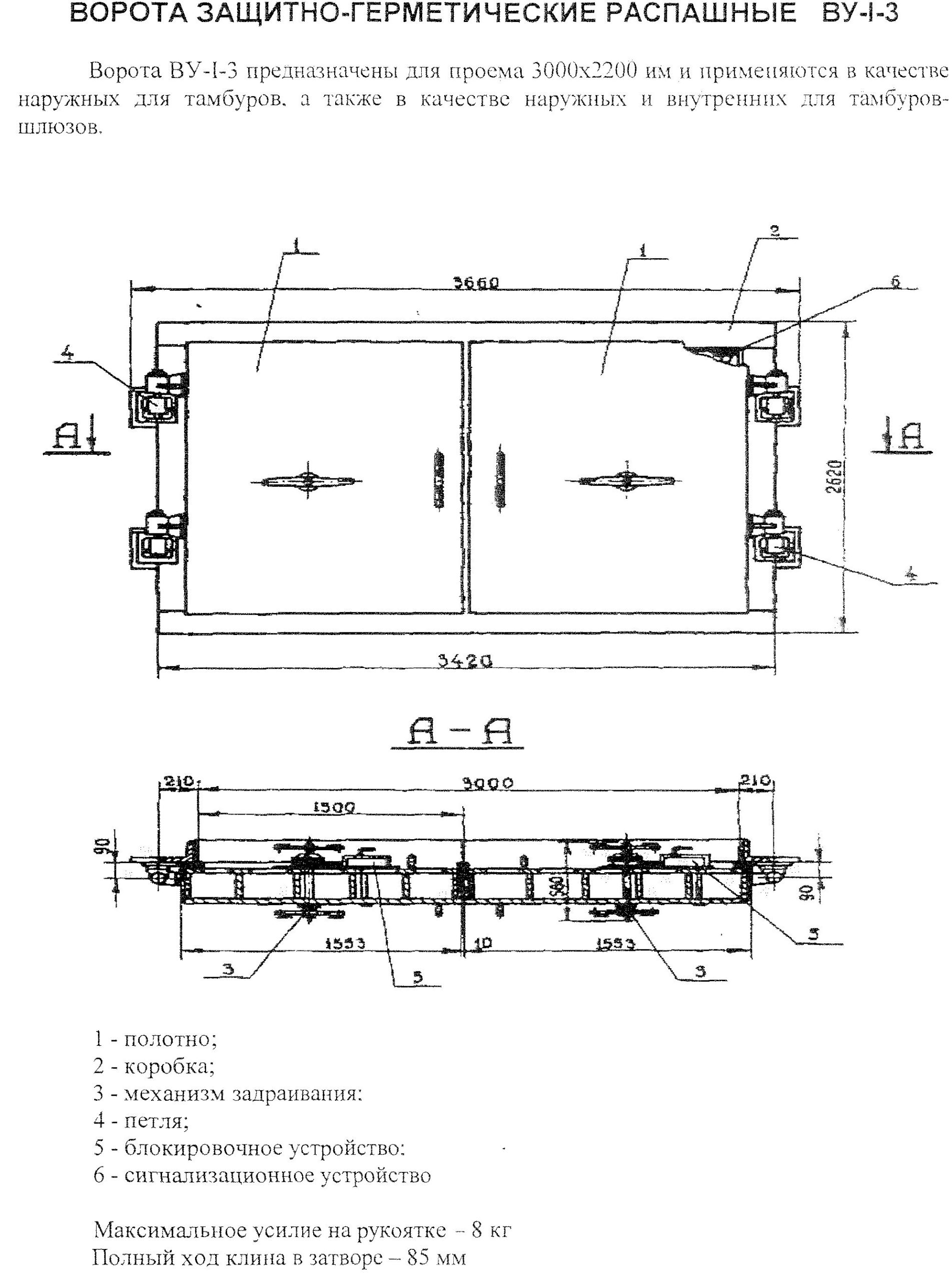

Ворота защитно-герметические распашные ВУ(ОЗ)-I-3

предназначены для установки в проемы 3000 х 2200 мм и применяются в качестве наружных для тамбуров, а также в качестве наружных и внутренних для тамбуров – шлюзов.

Ворота защитно-герметические распашные ВУ(ОЗ)–I-3

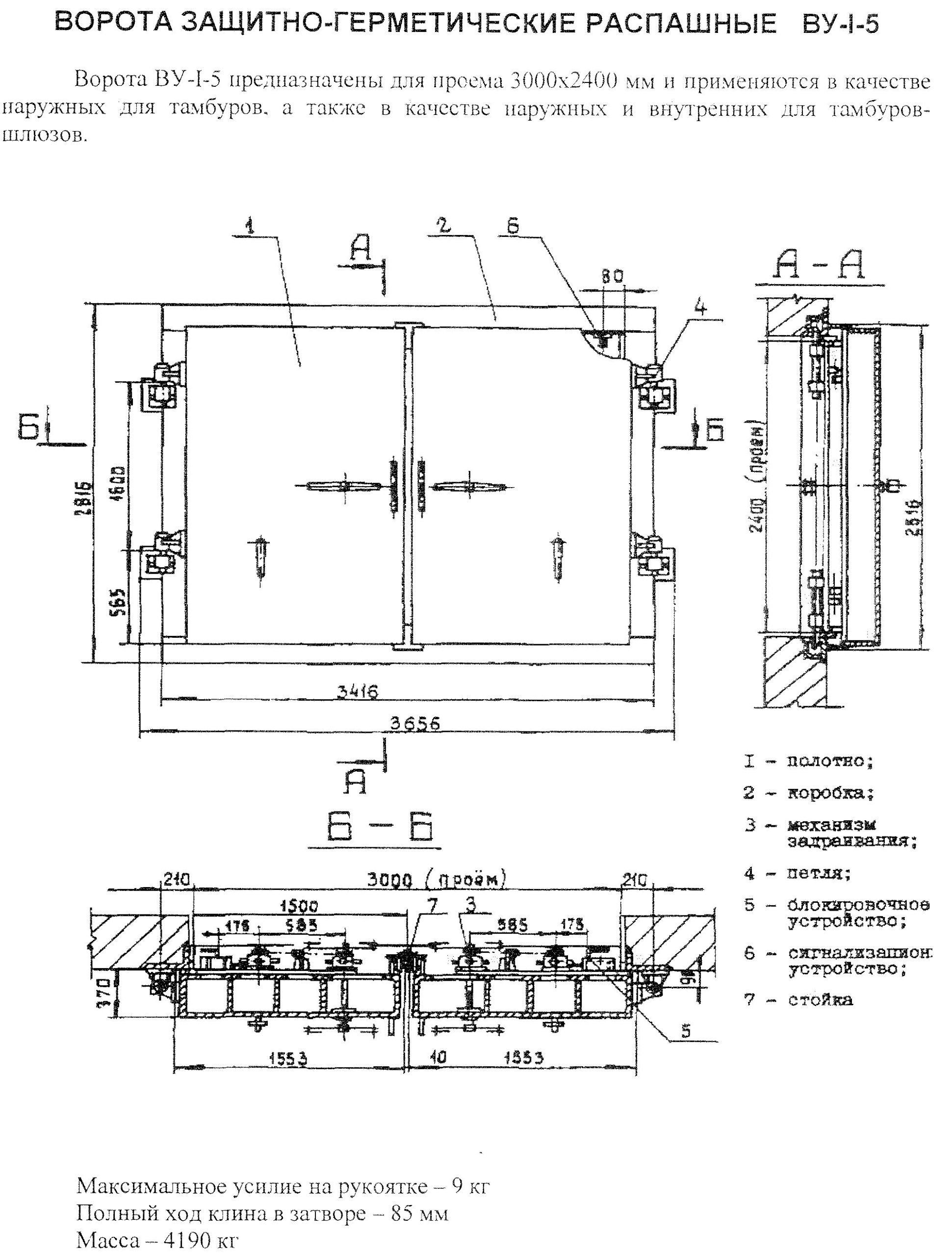

Ворота защитно-герметические распашные ВУ(ОЗ)-I-5

предназначены для установки в проемы 3000 х 2400 мм и применяются в качестве наружных для тамбуров, а также в качестве наружных и внутренних для тамбуров – шлюзов.

Ворота защитно-герметические распашные ВУ(ОЗ)–I-5

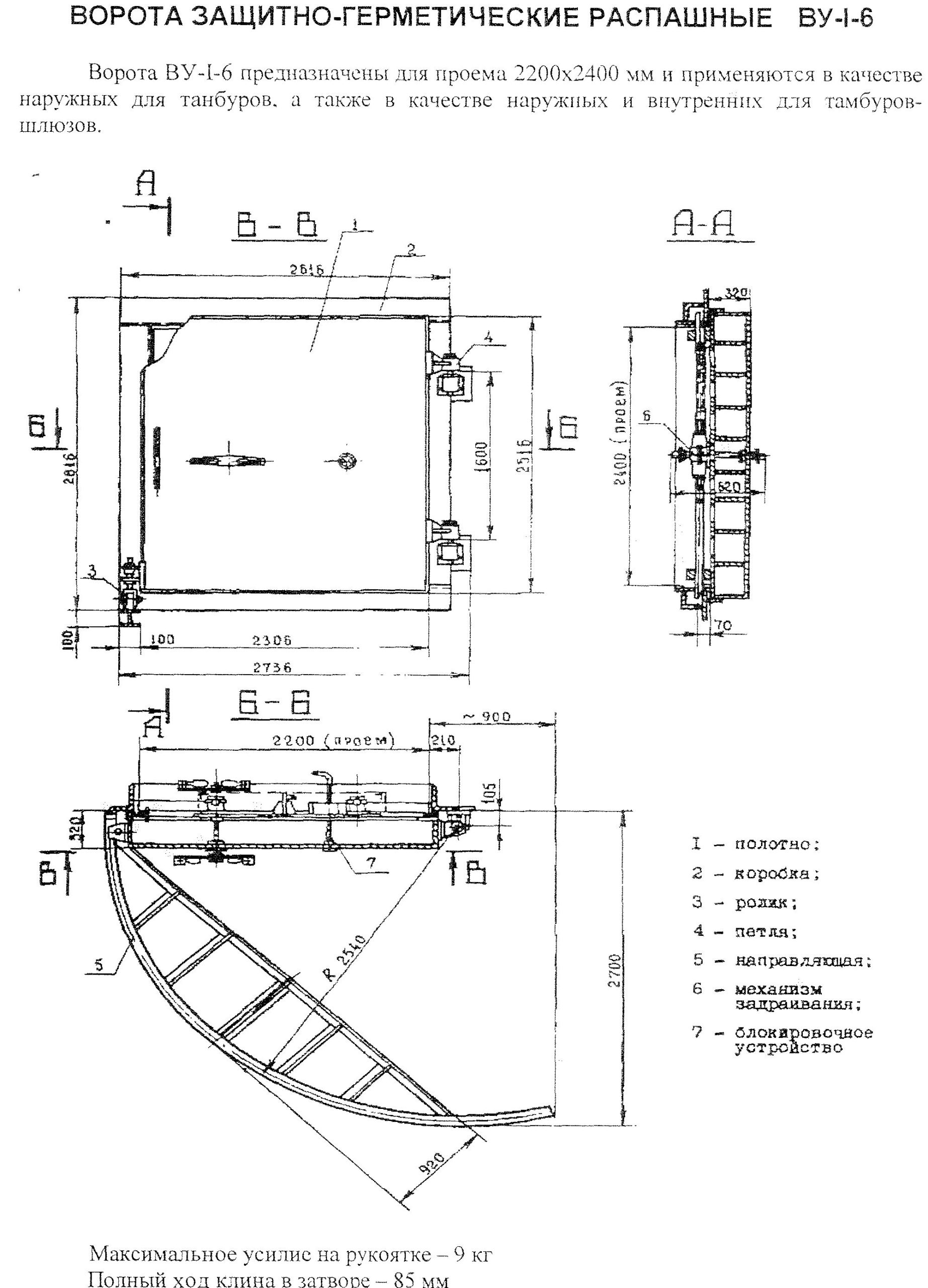

Ворота защитно-герметические распашные ВУ(ОЗ)–I-6

предназначены для установки в проемы 2200 х 2400 мм и применяются в качестве наружных для тамбуров, а также в качестве наружных и внутренних для тамбуров – шлюзов.

Ворота защитно-герметические распашные ВУ(ОЗ)–I-6

Ворота защитно-герметические распашные ВУ(ОЗ)-II-3

Ворота защитно-герметические распашные ВУ(ОЗ)–II-3

Ворота защитно-герметические распашныеВУ(ОЗ)–II-5

Ворота защитно-герметические распашные ВУ(ОЗ)–II-5

Ворота защитно-герметические распашные ВУ(ОЗ)–II-6

Ворота защитно-герметические распашные ВУ(ОЗ)–III-3

Ворота защитно-герметические распашные ВУ(ОЗ)–III-6

предназначены для установки в проемы 3000 х 2200 мм и применяются в качестве наружных для тамбуров, а также в качестве наружных и внутренних для тамбуров – шлюзов

Ворота защитно-герметические распашные ВУ(ОЗ)–III-6

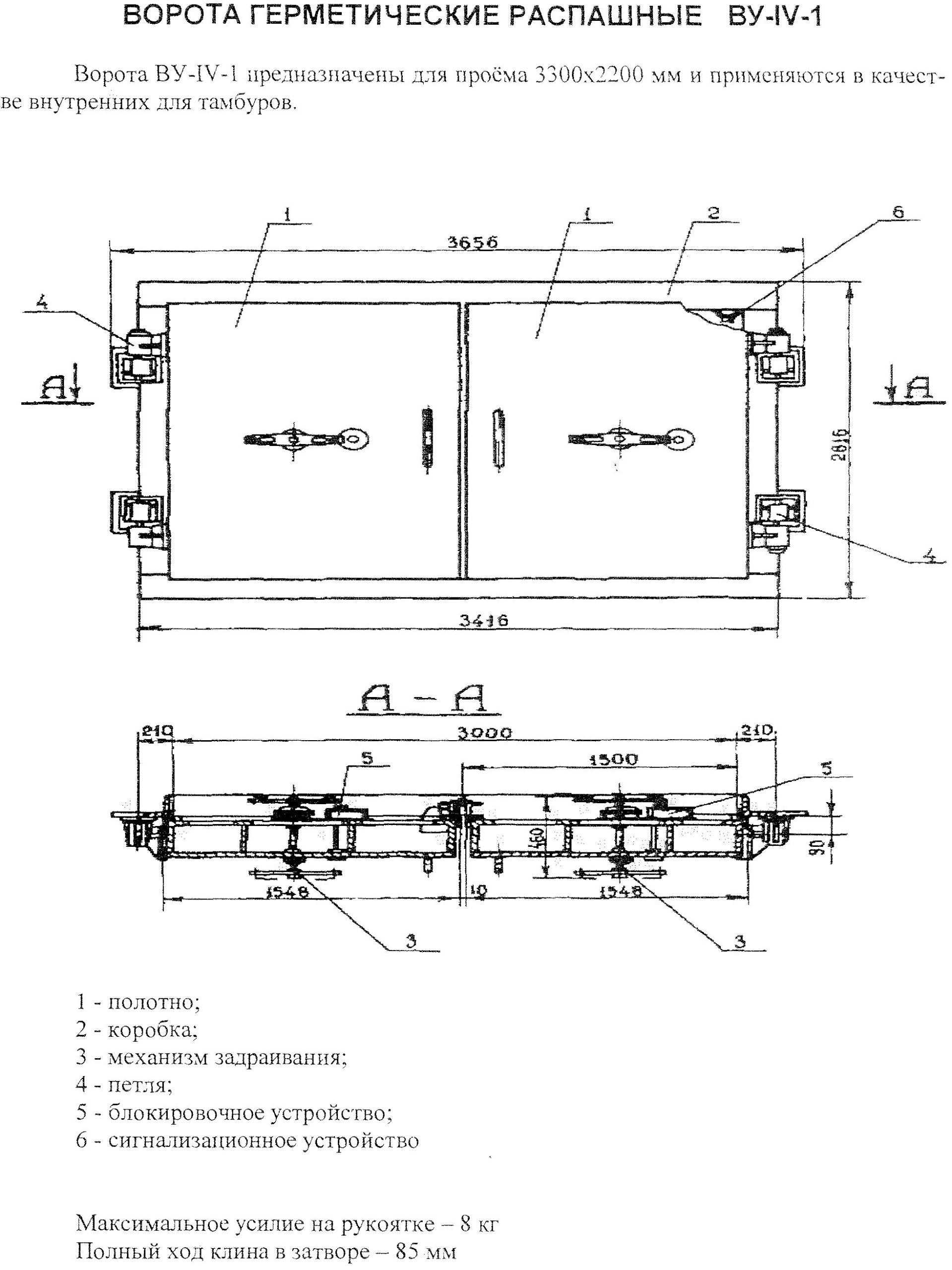

Ворота герметические распашные ВУ(ОЗ)–IV-1

предназначены для установки в проемы 3300 х 2200 мм и применяются в качестве внутренних для тамбуров.

Ворота герметические распашные ВУ(ОЗ)–IV-1

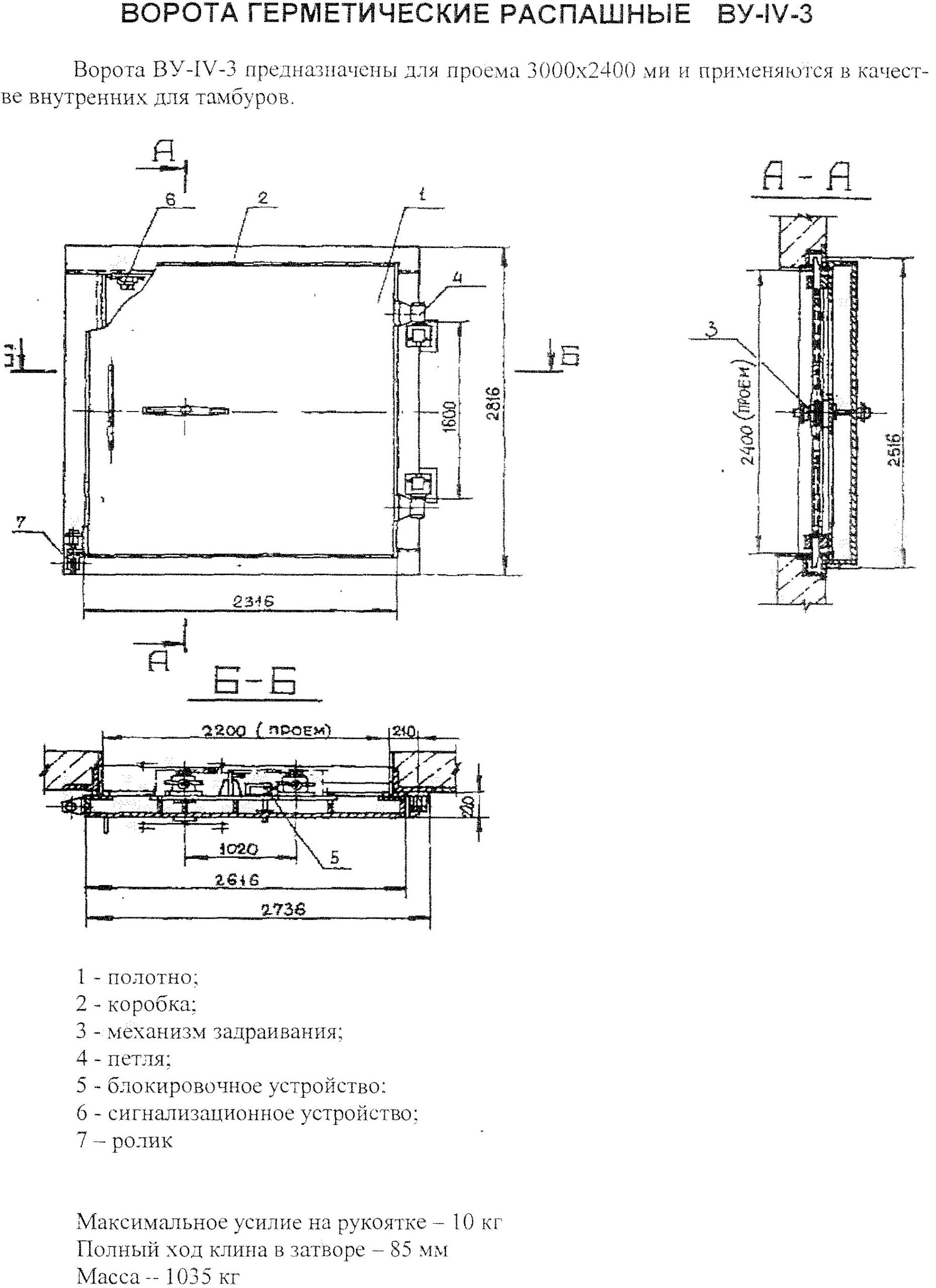

Ворота герметические распашные ВУ(ОЗ)–IV-3

предназначены для установки в проемы 3000 х 2400 мм и применяются в качестве внутренних для тамбуров

Ворота герметические распашные ВУ(ОЗ)–IV-3

Ворота герметические распашные ВУ(ОЗ)–IV-4

предназначены для установки в проемы 3000 х 2400 мм и применяются в качестве внутренних для тамбуров

Ворота герметические распашные ВУ(ОЗ)–IV-4

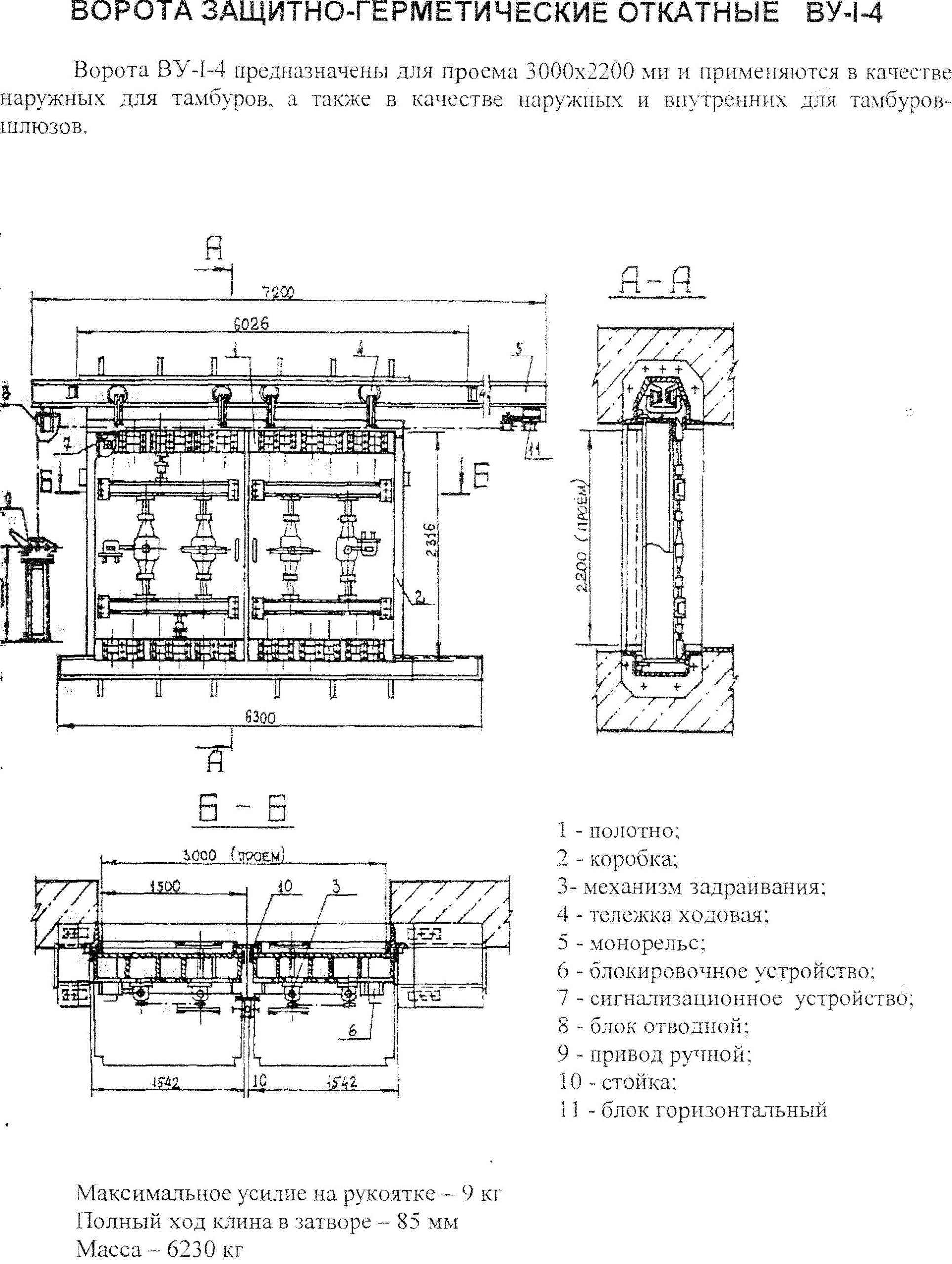

Ворота защитно-герметические откатные ВУ(ОЗ)–I-4

предназначены для установки в проемы 3000 х 2000 мм и применяются в качестве наружных для тамбуров, а также в качестве наружных и внутренних для тамбуров- шлюзов.

Ворота защитно-герметические откатные ВУ(ОЗ)–I-4

Ворота защитно-герметические откатные ВУ(ОЗ)–I-7

предназначены для установки в проемы 2200 х 2400 мм и применяются в качестве наружных для тамбуров, а также в качестве наружных и внутренних для тамбуров-шлюзов.

Ворота защитно-герметические откатные ВУ(ОЗ)–I-7

Ворота защитно-герметические откатные ВУ(ОЗ)–II-4

предназначены для установки в проемы 3000 х 2200 мм и применяются в качестве наружных для тамбуров, а также в качестве наружных и внутренних для тамбуров-шлюзов.

Ворота защитно-герметические откатные ВУ(ОЗ)–II-4

Ворота защитно-герметические откатные ВУ(ОЗ)–III-2

предназначены для установки в проемы 3000 х 3600 мм и применяются в качестве наружных для тамбуров, а также в качестве наружных и внутренних для тамбуров-шлюзов.

Ворота защитно-герметические откатные ВУ(ОЗ)–III-2

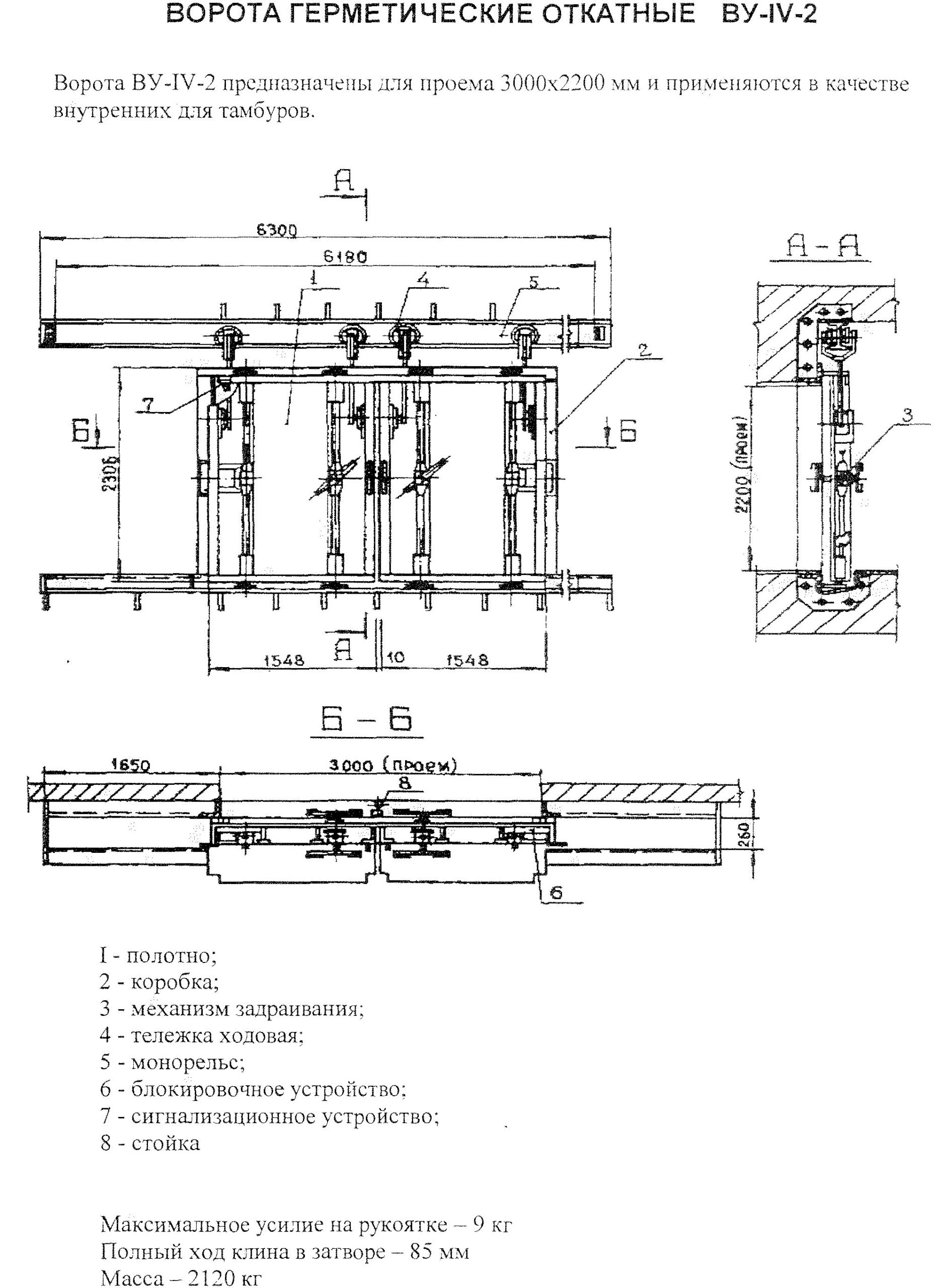

Ворота герметические откатные ВУ(ОЗ)–IV-2

предназначены для установки в проемы 3000 х 2200 мм и применяются в качестве внутренних тамбуров.

Ворота герметические откатные ВУ(ОЗ)–IV-2

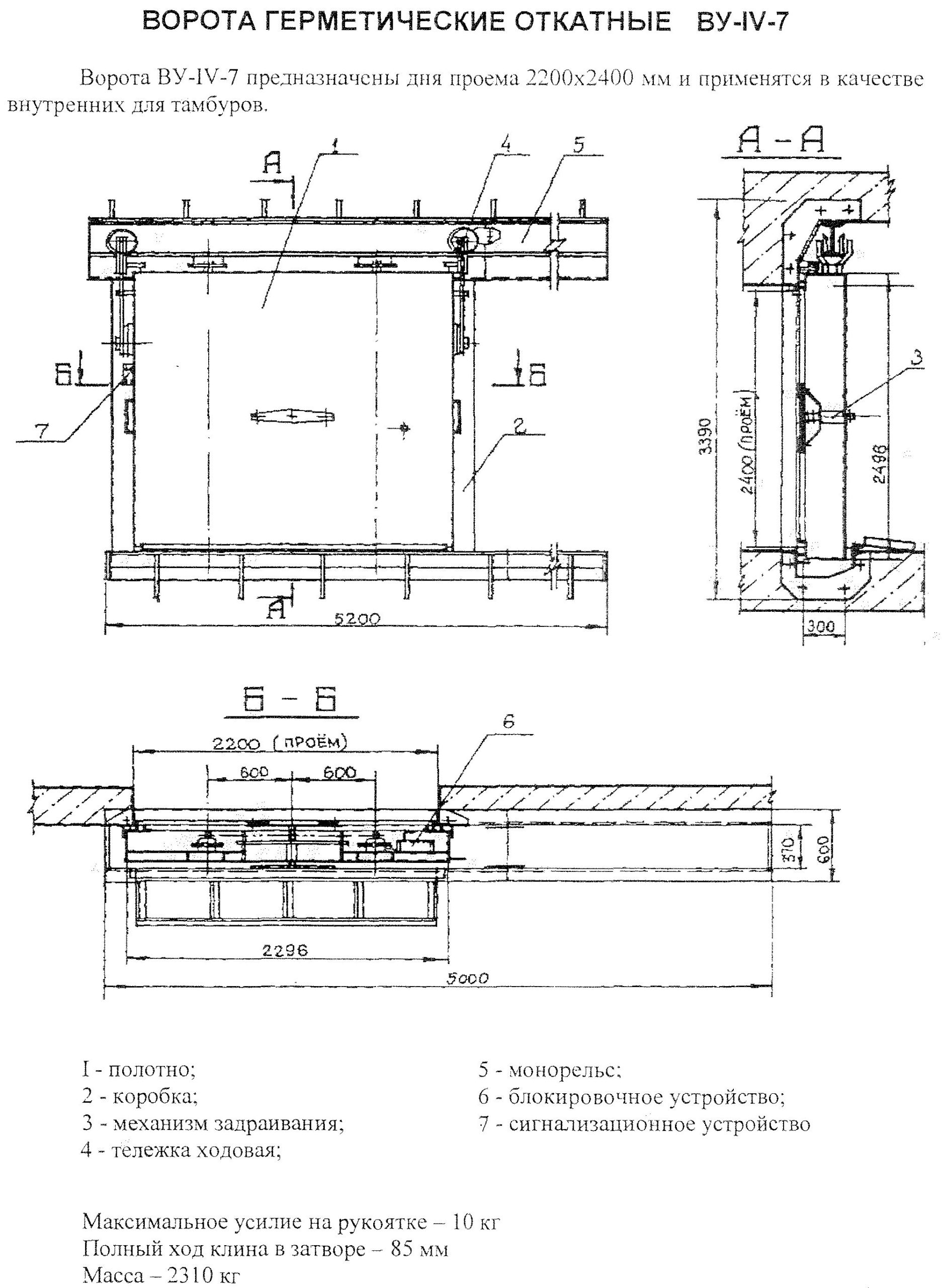

Ворота герметические откатные ВУ(ОЗ)–IV-7

предназначены для установки в проемы 2200 х 2400 мм и применяются в качестве внутренних тамбуров.

Ворота герметические откатные ВУ(ОЗ)–IV-7
