Монтажные детали к фильтрам-поглотителям ФГ-70

Назначение

Монтажные детали обеспечивают соединение друг с другом и прохождение воздуха. Клапана ДУ-200П служат для герметизации фильтров в не рабочем состоянии или для консервации установок. К свободным фланцам подсоединяются воздуховоды фильтровентиляционного комплекса.

Комплекты монтажных деталей и сборок для установки с расходом воздуха 70 м3/ч , 140 м3/ч, 210 м3/ч с применением фильтров ФГ-70.

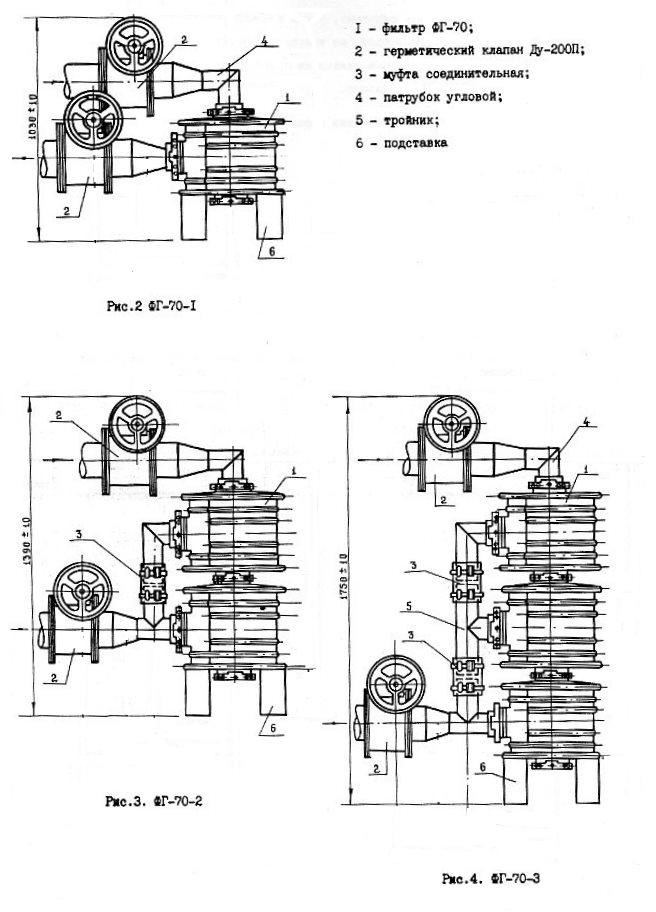

Комплекты монтажных деталей и сборок предназначены для монтажа фильтров в колонны из 1-го , 2- х или 3-х фильтров в зависимости от технической документации. Конструктивно они схожи с монтажными деталями фильтров-поглотителей ФП-300 и ФПУ-200, но все-таки имеют отличия.

В зависимости от количества фильтров ФГ-70 в колонне определяется и комплект монтажных деталей.

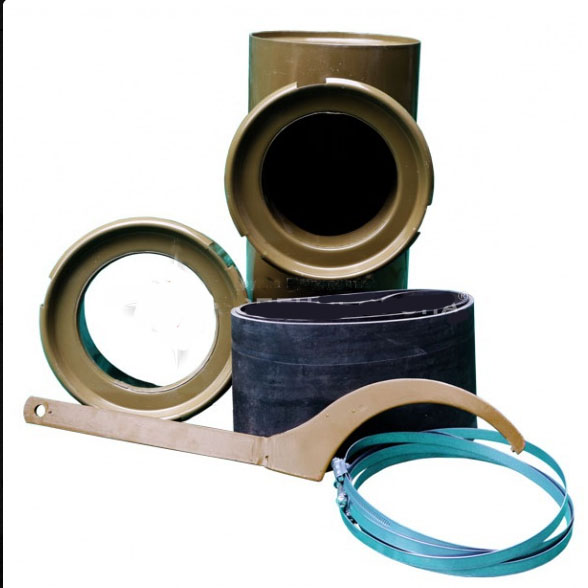

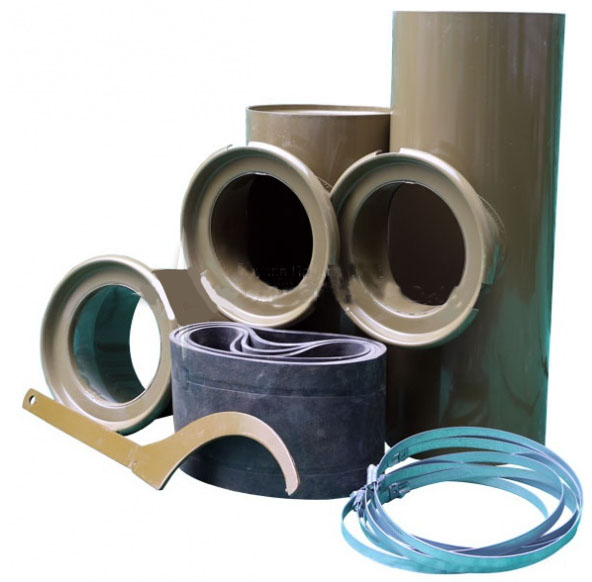

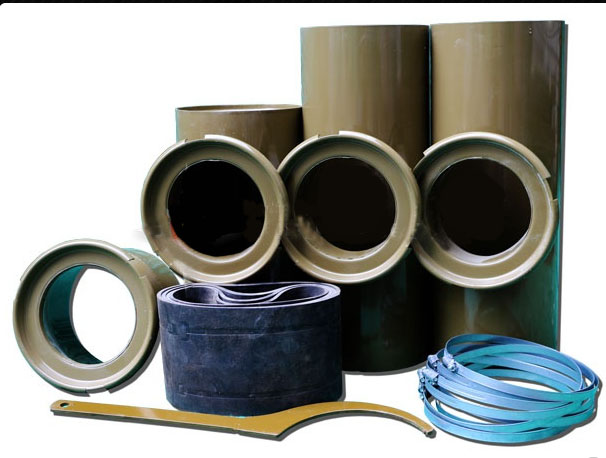

Если фильтры-поглотители устанавливаются по одной штуке, то необходим один комплект монтажных деталей 1:1 ( м.д.1:1), если фильтры устанавливаются по 2 штуки в колонну, то необходим один комплект монтажных деталей 1:2 ( м.д. 1:2), и соответственно, если устанавливаются по 3 шт в колонну, то необходим один комплект монтажных деталей 1:3 (м.д. 1:3).

Если у Вас необходимо установить несколько колонок с различным количеством фильтров-поглотителей, то необходимо закупить для каждой колонки соответствующий комплект монтажных деталей.

Комплекты монтажных деталей 1:1, 1:2 и 1:3 отличаются по комплектности.

В состав всех монтажных комплектов к ФГ-70 входят:

  • Патрубок угловой,
  • Хомут стяжной,
  • Стакан с ниппелем,
  • Тройник,
  • Стакан с фланцем,
  • Крестовина,
  • Муфта соединительная,
  • Прокладка,
  • Ключ для ниппельного кольца
